Новый модуль от GMI с релейным выходом для применения в системах безопасности с SIL3
Категория: Новинки приборостроения | Просмотров: 333

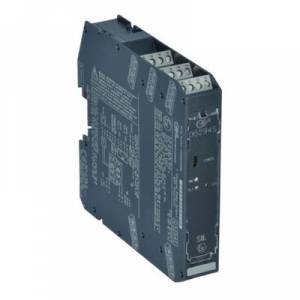

Компания GM International S.r.l. выпустила на рынок модуль D5294Sс диагностической схемой разомкнутого контура и короткого замыкания. Новинка предназначена для коммутации схем, связанных с безопасностью процессов вплоть до интегрального уровня безопасности SIL3 в соответствии со стандартом IEC61508 для использования в отраслях промышленности с высоким риском.

Модуль обеспечивает развязку между входными и выходными контактами. Вход мониторинга входной линии обеспечивает функцию текущего контроля распределенных систем управления (РСУ) и программируемых логических контроллеров (ПЛК), предоставляет совместимость c различными типами РСУ/ПЛК. Проверка пульсаций на линии, осуществляемая внутренней схемой РСУ/ПЛК, предотвращает дребезг контактов реле и мерцание светодиода. Короткое замыкание катушки реле определяется из модуля.

Модуль D5294S имеет 2+2 контактные группы (однополюсные на одно направление –SPST), соединенные последовательно и, кроме того, параллельно, чтобы избежать ложного отключения и повысить коэффициент готовности. Высокая готовность функции безопасности SIL3 для нагрузки доступна на контактной группе 13–14. При низком состоянии (0 В) управляющего сигнала реле оказывается в выключенном положении, контакты на выводах 13–15 и 14–16 – открыты, нагрузка отключена. В противоположном случае, когда управляющий сигнал находится в высоком состоянии (24 В), реле – под напряжением, контакты на выводах 13–15 и 14–16 замыкаются, нагрузка, оказавшаяся под напряжением, изолирована от устройств питания обеих полярностей: + /AC, –AC.

Определение открытого состояния и короткого замыкания линии и нагрузки обеспечивается измерением сопротивления соленоида, даже при наличии соединенных последовательно диодов. Собственный патентованный метод измерения сопротивления выполняет диагностирование открытого состояния или короткого замыкания цепи в выключенном состоянии нагрузки для систем электропитания постоянного и переменного тока. Модуль измеряет среднеквадратическое значение напряжения на нагрузке и ток (до и после ее включения). Значения напряжения, тока и сопротивления соленоида автоматически извлекаются при запуске. Конфигурируемые пользователем границы устанавливают минимальные и максимальные значения сопротивления нагрузки, напряжения питания (DC или AC) и потребляемого нагрузкой тока.

Определение тока утечки на обеих фазах сети доступно при состоянии нагрузки в выключенном состоянии. Для отражения условий диагностирования на входе ПЛК может быть добавлен внешний резистор. Значение сопротивления возможно подобрать в соответствии с требованиями ПЛК. Все диагностические режимы, которые определяют отказ линии или нагрузки, разомкнутые контакты отказавшего реле, также доступны с выхода RS485 Modbus для идентифицирования конкретного отказа.

Монтируется модуль на стандартной DIN-рейке с/без Power Bus во взрывоопасной зоне класса 2.
