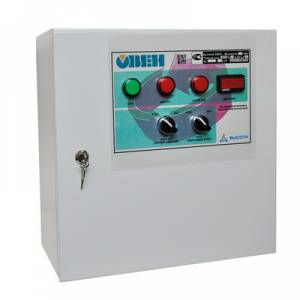

Шкаф управления насосом ШУН1 от ОВЕН
Категория: Новинки приборостроения | Просмотров: 957

Компания ОВЕН разработала шкаф управления работой электрического насоса ОВЕН ШУН1, который предназначен для контроля за нормальным функционированием насосов путем изменения частоты питающего напряжения. Шкаф управления насосом ШУН1 может быть применен для управления скважинными и повышающими насосами в различных промышленных и бытовых системах водоснабжения, мелиорации, обводнения, пожаротушения.

Шкаф управления насосом предназначен для работы в интервале температур от 0 до +35 °С и относительной влажности воздуха до 90 % (без образования конденсата). Окружающая среда не должна содержать взрывоопасных или агрессивных газов, не должна содержать токопроводящей пыли. Допускаемый уровень вибрации - не более 1 g на частоте 20 Гц.

По степени защиты от проникновения воды, пыли и посторонних твердых частиц корпуса шкафов управления серии ШУН1 имеют исполнение IP41 (опционально IP54 или IP65) по ГОСТ 14254. В основу комплектования оборудования шкафов управления ШУН1 положены преобразователи частоты серии ОВЕН ПЧВ.

Шкаф управления насосом ШУН1 обеспечивает:

  • полную защиту управляемого насоса от коротких замыканий, длительных перегрузок и неполнофазных режимов работы;
  • плавный пуск и останов насоса;
  • работу в режиме стабилизации давления по сигналам датчика с токовым выходным сигналом;
  • «спящий» режим работы, т.е. отключение насоса при отсутствии водозабора;
  • отключение насоса по сигналу электродного датчика «сухого хода»;
  • дополнительную защиту от обрыва фазы (реле контроля фаз);
  • индикацию нагрузки (амперметр) (опция);
  • визуальный контроль наличия фаз (опция).

Преимущества использования шкафа управления насосом ОВЕН ШУН1:

  • Готовое решение существенно экономит время и снижает трудозатраты.
  • Подключение шкафа не требует высокой квалификации от персонала – монтаж и настройка станции может проводиться штатным электриком предприятия.
  • Благодаря использованию в составе станции частотных преобразователей ОВЕН ПЧВ реальное снижение энергопотребления может достигать 35 %.
  • Частотный преобразователь ОВЕН ПЧВ позволяет сэкономить ресурсы на эксплуатацию системы за счет энергосбережения, уменьшит нагрузку на сеть, защитит электродвигатель насоса.
  • Датчик давления и датчик сухого хода в комплекте поставки (опция).

В обозначении для заказа следует указать:

ШУН1 – шкаф управления 1 насосом;
2К2 – мощность ПЧВ1,2 (К37, К75, 1К5, 2К2, 3К, 4К, 5К5, 7К5, 11К, 15К, 18К); В – напряжение питания (А - 220 В; В – 380 В);
41 – степень защиты (41 - IP41, 54 - IP54, 65 - IP65).
П – прямой пуск от сети дополнительно к запуску от ПЧВ (опция)
А – внешний амперметр на передней панели шкафа для визуального контроля тока двигателя (опция)
Ф – визуальный контроль фаз на передней панели шкафа (опция)

Допускается сокращенное обозначение, если опции не требуются, например ШУН1-2К2-В-41

Также при заказе шкафа управления можно заказать дополнительно датчики для системы водоснабжения:

  • СХ-1 - Датчик сухого хода;
  • ОВЕН ПД100ДИ – Датчик давления.

Шкафы управления насосом ШУН1 в зависимости от модели исполнения поставляются под заказ, срок поставки 2 недели. Стоимость шкафов – от 26 963,00 руб. с НДС.
