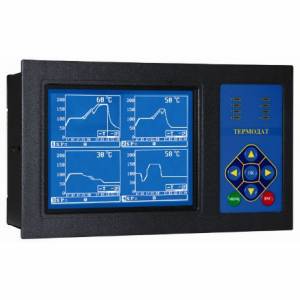

Термодат-19Е5 - ПИД регулятор с ЖК дисплеем
Категория: Новинки приборостроения | Просмотров: 790

Приборы серии Термодат-19 имеют большой графический жидкокристаллический дисплей. На дисплее отображается график температуры, измеренное значение температуры и уставка.

Дисплей. Размер поля дисплея 120х92. Количество точек 320х240. Масштаб графика можно изменять, разрешение по температуре от 2°С на экран. По оси времени - от 5 минут до 1 часа на весь экран. На дисплее можно просмотреть график температуры из архива за длительное время. Архив предназначен для записи графика температуры с периодичностью от 1 сек до 1часа с привязкой к реальному времени и календарю. При аварийной ситуации предусмотрена запись с другой периодичностью, например, более часто. Графический дисплей позволяет наблюдать за качеством регулирования и контролировать технологический процесс в течение длительного времени. Меню на русском и английском языках.

Универсальные входы предназначены для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Режимы работы: нагрев, охлаждение, или комбинированный нагрев/охлаждение. Разрешение по темпеартуре 1°С или 0,1°С, зависит от типа датчика и задается пользователем. Дискретный (логический) вход предназначен для внешней кнопки пуска программы.

Выходы. Выходные устройства: транзисторный, релейно-симисторный, аналоговый выходы. Транзисторный выход (тип Т) предназначен для плавного управления мощностью трехфазных или однофазных нагревателей с помощью силовых тиристорных блоков типа СБ или ФИУ (см. раздел «силовые блоки»). При работе с блоками типа СБ прибор обеспечивает управление мощностью по методу равномерного распределения рабочих сетевых периодов. С блоками ФИУ выход Т работает в режиме передачи цифровой информации о выводимой мощности, а блок ФИУ отрабатывает фазоимпульсное управление тиристорами. Релейно-симисторный выход может быть использован только как реле (например, для работы на постоянном токе) или только как симисторный выход для подключения мощного симистора. В модели с аналоговыми выходами (0…5 или 4…20 мА) величина выходного тока выбирается пропорциональной либо мощности нагрева, либо величине входного сигнала.

Регулирование. Закон регулирования – ПИД. При ПИД регулировании можно запустить автоматическую настройку параметров регулирования. При желании можно перейти на позиционный закон регулирования. Регулирование по программе. В программном режиме приборы обеспечивают плавное или ступенчатое изменение температуры по программе. Можно задать до 20 программ по 20 шагов в каждой, а также объединить несколько программ для получения одной более длинной. Программа может содержать участки роста (снижения) температуры с нужной скоростью и выдержки при заданной температуре. Скорость изменения температуры от 0,1 до 3600 градусов в час, задаваемый временной интервал на одном шаге программы – от 1 минуты до 48 часов.

Сервисные функции. Контроль обрыва датчика, функция защиты холодного нагревателя (плавное нарастание мощности при включении), контроль исправности контура регулирования, ограничение максимальной мощности и другие.

Управление электроприводом задвижки. Трёхпозиционное регулирование. Приборы Термодат-19Е3 могут работать в режиме регулирования температуры с помощью механической задвижки с электроприводом. Закон регулирования – ПИД. Одно реле служит для открытия заслонки, другое - для закрытия (трехпозиционное управление). Метод управления реле – импульсный. Минимальная и максимальная длительность импульсов управления задается пользователем. Учитываются времена выбора люфта привода в прямом и обратном направлении.

Прибор имеет оптически изолированный интерфейс для связи с компьютером и архивноую память большой емкости (2МБайт). Архив может быть просмотрен непосредственно на приборе по точкам, а также передан на компьютер по интерфейсу. Объём архива 2 Мбайт (250 тысяч записей по каждому каналу). Интервал записи от 2 сек до 30 минут.

http://www.termodat.ru/02.12.2013-1.php
