Маркировка степени защиты оболочки оборудования КИП от попадания пыли и влаги (IP)

Степень защиты оборудования КИП от попадания внутрь него пыли, воды и твердых предметов определяется степенью защиты его внешней оболочки - корпуса. В соответствии с международным стандартом IEC 60529 (ГОСТ 14254-96) под степенью защиты понимается способ защиты, обеспечиваемый оболочкой прибора, от доступа извне к опасным токоведущим или механическим частям этого прибора.


Расшифровка IP


Маркировка степени защиты оболочки приборов КИП и А осуществляется нанесением на корпус знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания внутрь твёрдых предметов и пыли, вторая - защиту от проникновения воды в виде капель, брызг или струй. Степень защиты оборудования КИП в большинстве случаев не превышает IP54, в редких случаях IP66.


Расшифровка первой цифры в обозначении степени защиты оболочки IP.

Уровень защиты

Защита от предметов, имеющих диаметр не более

0

Нет защиты (оборудование с открытым доступом к печатным платам и механизмам)

1

Более 50 мм (нет защиты от сознательного контакта большими предметами)

2

Более 12,5 мм (пальцы руки)

3

Более 2,5 мм (инструмент, кабели)

4

Более 1 мм (жилы кабеля, мелкие винты, гайки)

5

Пылезащищенное исполнение с полной защитой от контакта. Попадание некоторого количество пыли внутрь прибора не нарушает его работу.

6

Пыленепроницаемое исполнение с полной защитой от контакта. Попадание пыли в прибор исключено.


Расшифровка второй цифры в обозначении степени защиты оболочки IP.

Уровень защиты

Защита от воды

0

Нет защиты от воды.

1

Вертикально падающие на прибор капли воды не должны нарушить его работу.

2

Вертикально падающие на прибор капли воды не должны нарушить его работу даже в случае отклонения его от рабочего положения на угол до ±15°.

3

Вертикально или под углом 60° падающие на прибор брызги (небольшой дождь) не должны нарушить его работу.

4

Падающие на прибор брызги имеющие любое направление падения (небольшой дождь) не должны нарушить его работу.

5

  Падающие на прибор струи имеющие любое направление падения (сильный дождь) не должны нарушить его работу.

6

  Падающие на прибор сильные струи имеющие любое направление падения (ливень) или морские волны не должны нарушить его работу. Попавшая внутрь прибора вода не должна нарушать его работу.


Обозначение класса защиты IP двумя цифрами это сокращенное форма обозначения. Полная международная версия содержит три цифры после IP, например, IP543. Третья цифра в обозначении указывает степень сопротивляемости корпуса оборудования воздействию ударных нагрузок.


Расшифровка третьей цифры в обозначении степени защиты оболочки IP.

Уровень защиты

Защита от ударных нагрузок

0

Нет защиты от ударных нагрузок.

1

Защита от ударного воздействия 0,225 Дж (тело весом 150 г, сброшенное на корпус с высоты 15 см).

2

Защита от ударного воздействия 0,375 Дж (тело весом 250 г, сброшенное на корпус с высоты 15 см).

3

Защита от ударного воздействия 0,500 Дж (тело весом 250 г, сброшенное на корпус с высоты 20 см).

5

Защита от ударного воздействия 2,00 Дж (тело весом 500 г, сброшенное на корпус с высоты 40 см).

7

Защита от ударного воздействия 6,00 Дж (тело весом 1,5 кг, сброшенное на корпус с высоты 40 см).

9

  Защита от ударного воздействия 6,00 Дж (тело весом 5,0 кг, сброшенное на корпус с высоты 40 см).


В странах Северной Америки защита корпусов классифицируется согласно системе NEMA.


Сравнение классов защиты NEMA и IP.

Класс защиты согласно NEMA, UL и CSA

Приближенный код IP

1

IP20

2

IP22

3

IP55

3R

IP24

4

IP66

4X

IP66

6

IP67

12

IP54

13

IP54

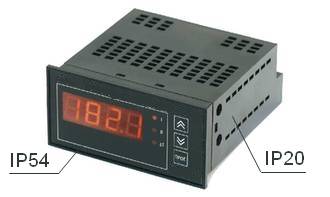

Некоторые приборы КИП, например, вторичные приборы для щитового монтажа, могут иметь несколько степеней защиты оболочки. Как правило, данные приборы имеют высокую степень защиты (IP44-IP54) со стороны передней панели, на которой расположены элементы управления и индикации, и более низкую степень защиты (IP20) остального корпуса. Такой прибор выдержит воздействие пыли и воды предусмотренное степенью защиты IP54 в том случае, если это воздействие будет осуществляться только со стороны передней панели. Этот факт следует учитывать при выборе прибора для тяжелых условий эксплуатации. Если этот прибор поместить внутрь щита, имеющего аналогичную степень защиты IP54 и соответствующим образом герметизировать место врезки прибора в щит, то можно считать что весь корпус прибора будет иметь степень защиты IP54.


IP54


Пыль и влага проникают внутрь оборудования через неплотности сочленения элементов корпуса, зазоры между корпусом и органами управления (кнопками), вентиляционные отверстия. Поэтому для повышения степени защиты оболочки производители оборудования используют уплотняющие прокладки между частями корпуса, пленочные клавиатуры, выносят элементы систем охлаждения (радиаторы) за пределы корпуса и т.п. Высокая степень защиты корпуса приборов КИП все же не гарантия невозможности попадания влаги внутрь корпуса. Так у приборов со степенью защиты IP55 влага может появиться внутри за счет эффекта конденсирования, при существенных колебаниях температуры и влажности окружающей среды. Поэтому многие производители в качестве дополнительной меры защиты применяют полное покрытие печатных плат и установленных на них микроэлектронных компонентов несколькими слоями защитного лака.


Дополнительную информацию вы можете найти в разделе "Вопрос-ответ".

Посмотреть другие статьи в том числе про маркировку.
