Размножители (разветвители) аналоговых сигналов

Размножители аналоговых сигналов предназначены для преобразования одного входного аналогового  сигнала в два или более гальванически развязанных  выходных аналоговых сигнала. Погрешность преобразования размножителя, как правило, не превышает ±0,2%.

Размножители сигналов применяются для гальванической развязки оборудования в случае, когда один выходной сигнал, например, датчика, требуется передать на два или более вторичных прибора, но их последовательное включение в токовую петлю невозможно по причине появления взаимного влияния приборов друг на друга.


Размножитель сигналов


Размножители сигналов применяют,  если суммарное сопротивление линии связи и входных сопротивлений нескольких последовательно соединенных вторичных приборов превышает допустимое значение и ограничивает величину протекающего в цепи токового сигнала.

Размножители сигналов используются, если вторичные приборы, получающие сигнал от одного датчика, территориально размещены в разных удаленных друг от друга помещениях и обслуживаются персоналом разных участков КИП. В случае применения размножителей можно безболезненно производить необходимое техническое обслуживание вторичных приборов (снимать в поверку, в ремонт и т.п.) не опасаясь, что пропадут показания на других вторичных приборах подключенных к этому же первичному датчику.


Размножитель на DIN рейке


Большинство модификаций размножителей сигналов имеют фиксированный тип входного и выходных сигналов, например, входной сигнал 4-20 мА и два выходных сигнала 4-20 мА. У более сложных моделей размножителей величину входного и выходных сигналов (0-5 мА, 4-20 мА, 0-10В и т.п.) можно изменять с помощью перемычек или микропереключателей. Ими же выбирается тип сигналов на входе и на выходе: активный или пассивный.

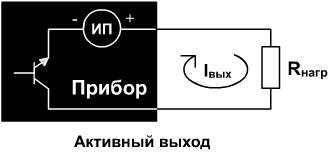

Активный выход


Пассивный выход


Питание размножителей сигналов осуществляется либо переменным напряжением 220В, либо постоянным напряжением 24В от внешнего источника питания. Практически все размножители имеют гальваническую развязку между входом и выходами, но не всегда выходные сигналы имеют гальваническую развязку друг от друга.

Поверка метрологических характеристик размножителей сигналов осуществляется с помощью калибраторов тока или напряжения и миллиамперметров (вольтметров).



Дополнительную информацию вы можете найти в разделе "Вопрос-ответ".
